前言

最近读了一些 Android 源码，发现其中不少是用 pipe 机制来实现的，并且和我们往常使用 pipe 有些不一样。

有必要学习一下 pipe 的使用，不然会影响阅读源码，并且 Android 里的使用方式比较有技巧。

Pipe 管道通信

先来看一个 Linux 手册中的例子，你可以通过 man 2 pipe 来查看，内容如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

#include <sys/types.h>
#include <sys/wait.h>
#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <string.h>

int
main(int argc, char *argv[])
{
    int pipefd[2]; // 定义两个描述符，用于接收 pipe 创建的读写描述符
    pid_t cpid;
    char buf;

    if (argc != 2) {
        fprintf(stderr, "Usage: %s <string>\n", argv[0]);
        exit(EXIT_FAILURE);
    }

    if (pipe(pipefd) == -1) { // 创建描述符，保存到 pipefd 中
        perror("pipe");
        exit(EXIT_FAILURE);
    }

    cpid = fork(); // 创建子进程
    if (cpid == -1) {
        perror("fork");
        exit(EXIT_FAILURE);
    }

    if (cpid == 0) {
        close(pipefd[1]); // 关掉子进程中的写描述符         /* Close unused write end */

        while (read(pipefd[0], &buf, 1) > 0) // 从管道中读取数据，直到没有内容
            write(STDOUT_FILENO, &buf, 1);

        write(STDOUT_FILENO, "\n", 1);
        close(pipefd[0]);
        _exit(EXIT_SUCCESS);

    } else {
        close(pipefd[0]); // 关掉父进程中的读描述符
        write(pipefd[1], argv[1], strlen(argv[1])); // 往写描述符中写入 argv[1]
        close(pipefd[1]); // 关闭写描述符
        wait(NULL);                /* Wait for child */
        exit(EXIT_SUCCESS);
    }
}

管道有以下两种局限性

  1. 管道只能在具有公共祖先的两个进程之间使用。通常配合 fork 一起使用
  2. 管道是半双工的（数据只能在一个方向上流动）。当然有些系统提供全双工的管道。

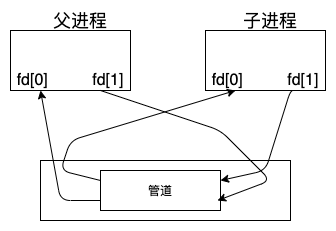

当我们调用 fork 的时候，描述符如下所示

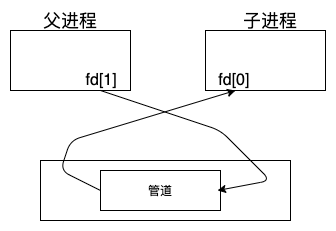

fork 之后我们可以决定数据的流向，是从父进程流向子进程还是从子进程流向父进程。上面的例子关闭了父进程的读描述符和子进程的写描述符，所以数据从父进程流向子进程，如下图所示。

在《UNIX环境高级编程》一书中提到，单个进程中的管道几乎没有任何用处。然而最近读Android源码发现许多地方用到的就是单个进程的管道。

接下来，我们从Android源码中看看管道是怎么在单个进程中使用的。

Android 中是怎么使用管道的?

源码基于 Android5.1 ，因为之后的版本改成了 eventfd ，而不再是 pipe 。 /system/core/libutils/Looper.cpp

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

Looper::Looper(bool allowNonCallbacks) :
    mAllowNonCallbacks(allowNonCallbacks), mSendingMessage(false),
    mResponseIndex(0), mNextMessageUptime(LLONG_MAX) {
    int wakeFds[2];
    int result = pipe(wakeFds); // 创建管道
    LOG_ALWAYS_FATAL_IF(result != 0, "Could not create wake pipe.  errno=%d", errno);

    mWakeReadPipeFd = wakeFds[0];
    mWakeWritePipeFd = wakeFds[1];

    result = fcntl(mWakeReadPipeFd, F_SETFL, O_NONBLOCK);
    LOG_ALWAYS_FATAL_IF(result != 0, "Could not make wake read pipe non-blocking.  errno=%d",
                        errno);

    result = fcntl(mWakeWritePipeFd, F_SETFL, O_NONBLOCK);
    LOG_ALWAYS_FATAL_IF(result != 0, "Could not make wake write pipe non-blocking.  errno=%d",
                        errno);

    mIdling = false;

    // Allocate the epoll instance and register the wake pipe.
    mEpollFd = epoll_create(EPOLL_SIZE_HINT); // 创建 epoll 描述符
    LOG_ALWAYS_FATAL_IF(mEpollFd < 0, "Could not create epoll instance.  errno=%d", errno);

    struct epoll_event eventItem;
    memset(& eventItem, 0, sizeof(epoll_event)); // zero out unused members of data field union
    eventItem.events = EPOLLIN;
    eventItem.data.fd = mWakeReadPipeFd;
    result = epoll_ctl(mEpollFd, EPOLL_CTL_ADD, mWakeReadPipeFd, & eventItem); // 监听读管道中的事件
    LOG_ALWAYS_FATAL_IF(result != 0, "Could not add wake read pipe to epoll instance.  errno=%d",
                        errno);
}

在 Native 层的 Looper 的构造方法中，会创建一个管道，这里和平时使用管道有点不一样，这里的管道并没有进行关闭操作。

因为这里没有进行 fork 所以不会存在两个一模一样的管道， fork 出来的子进程和父进程是一模一样的。在 Looper 中如果你调用 close 关闭了其中一个，那么数据就无法流通了。

然后使用 epoll_create 创建了一个用于监听其它描述符的描述符，接着使用 epoll_ctl 把管道的读描述符加入到 epoll 中进行监听，这样在向管道中写入数据的时候就可以通过 epoll_wait 监听到了。

什么时候往管道中写入数据

在往 MessageQueue 中插入消息的时候会调用 wake 方法，这里就会向管道中的写描述符写入 W ，如果失败了会一直尝试，直到成功为止。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

void Looper::wake() {
    ssize_t nWrite;
    do {
        nWrite = write(mWakeWritePipeFd, "W", 1); // 往写描述符中写入 W
    } while (nWrite == -1 && errno == EINTR);

    if (nWrite != 1) {
        if (errno != EAGAIN) {
            ALOGW("Could not write wake signal, errno=%d", errno);
        }
    }
}

什么时候从管道中读取数据

在 Looper 中的 loop 有一个死循环，会一直调用 queue.next ，在 next 中会调用 epoll_wait 去检测是否管道中有事件发生，如过有事件发生则会调用 awoken ， awoken 则向管道中的读描述符读取数据，直到没有内容。管道中的数据读取完了就会开始处理消息，分发给对应的 Handler 。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83

int Looper::pollInner(int timeoutMillis) {

    //...
    int result = POLL_WAKE;
    mResponses.clear();
    mResponseIndex = 0;

    mIdling = true;

    struct epoll_event eventItems[EPOLL_MAX_EVENTS];
    // 检测监听的描述符中是否有事件
    int eventCount = epoll_wait(mEpollFd, eventItems, EPOLL_MAX_EVENTS, timeoutMillis);

    mIdling = false;
    mLock.lock();

    // ...

    for (int i = 0; i < eventCount; i++) {
        int fd = eventItems[i].data.fd;
        uint32_t epollEvents = eventItems[i].events;
        if (fd == mWakeReadPipeFd) { // 判断是否是读管道描述符
            if (epollEvents & EPOLLIN) {
                awoken(); // 读取管道中所有的数据
            } else {
                ALOGW("Ignoring unexpected epoll events 0x%x on wake read pipe.", epollEvents);
            }
        } else {
            ssize_t requestIndex = mRequests.indexOfKey(fd);
            if (requestIndex >= 0) {
                int events = 0;
                if (epollEvents & EPOLLIN) events |= EVENT_INPUT;
                if (epollEvents & EPOLLOUT) events |= EVENT_OUTPUT;
                if (epollEvents & EPOLLERR) events |= EVENT_ERROR;
                if (epollEvents & EPOLLHUP) events |= EVENT_HANGUP;
                pushResponse(events, mRequests.valueAt(requestIndex));
            } else {
                ALOGW("Ignoring unexpected epoll events 0x%x on fd %d that is "
                      "no longer registered.", epollEvents, fd);
            }
        }
    }
Done: ;

        mNextMessageUptime = LLONG_MAX;
        while (mMessageEnvelopes.size() != 0) {
            nsecs_t now = systemTime(SYSTEM_TIME_MONOTONIC);
            const MessageEnvelope& messageEnvelope = mMessageEnvelopes.itemAt(0);
            if (messageEnvelope.uptime <= now) {
                { // obtain handler
                    sp<MessageHandler> handler = messageEnvelope.handler;
                    Message message = messageEnvelope.message;
                    mMessageEnvelopes.removeAt(0);
                    mSendingMessage = true;
                    mLock.unlock();

                    handler->handleMessage(message);
                } // release handler

                mLock.lock();
                mSendingMessage = false;
                result = POLL_CALLBACK;
            } else {
                // The last message left at the head of the queue determines the next wakeup time.
                mNextMessageUptime = messageEnvelope.uptime;
                break;
            }
        }

        // Release lock.
        mLock.unlock();
        // ...

    return result;
}

void Looper::awoken() {
    char buffer[16];
    ssize_t nRead;
    do {
        nRead = read(mWakeReadPipeFd, buffer, sizeof(buffer)); // 从管道中读取数据
    } while ((nRead == -1 && errno == EINTR) || nRead == sizeof(buffer));
}

epoll_wait 在没有数据的时候会阻塞住，这时候进程会被挂起，不占用 CPU 资源。

awoken 会读取管道中的所有数据，直到管道中没有数据，这样就把管道中的事件消费了，等待下一次的事件到来。

小结

在 Android 中管道被用于同一个进程间数据的传递，主要作用是用于监听管道中是否有事件发生，而不是传递数据，因为管道中的数据并没有使用，监听的意义大于数据中实际的内容。

Android 中由于是在同一个进程中使用，所以没有像一般的用法去关闭进程中的描述符。

Android 中通过使用 epoll 机制监听管道中的数据，用来判断是否有消息，从而避免在没有数据的时候浪费 CPU 的资源。

当有消息的时候往 MessageQueue 中插入数据，会向管道中写数据，这时候 epoll_wait 就会返回有事件发生了，然后就开始处理消息，把它们进行分发，并且会从管道中的读描述符中，把数据全部读取完。这样就完成了事件的发送与接收，从而处理了消息。

总结

可以看到在 Android 中管道被用同一个进程间通信，有点颠覆传统，使用的很巧妙。尤其是在 《UNIX环境高级编程》一书中说了管道在单进程中没有意义，所以很多时候我们都不会考虑在单进程中去使用。这就容易掉入思维陷阱里了。

相对于 Binder ，管道轻量了很多，没有服务端，客户端，线程池的概念。管道其实就是在读写文件，这一点不得不佩服，UNIX的哲学 一切皆文件 。让许多复杂的东西，通过读写操作就能搞定。
